Линейные модули — основа высокоточных систем, будь то станки с ЧПУ, лазерные резаки или медицинские приборы. В таких задачах производительность зависит от двух ключевых факторов: точности и скорости. Но часто они противоречат друг другу: модуль с высокой точностью может быть медленным, а быстрый — жертвовать качеством. Как найти баланс? В этой статье мы сравним четыре типа линейных модулей — шарико-винтовой привод (ШВП), ременной привод, зубчатую рейку и линейные двигатели — по их точности и скорости. Мы разберем, какой модуль лучше подходит для ваших задач, и дадим рекомендации, чтобы вы могли выбрать оптимальное решение. Продукция LAIYIN, например, модули TLH17 или TCB14, станет примером надежных решений для профессионалов.

Роль точности и скорости в высокоточных задачах

Точность определяет качество результата в высокоточных задачах. Погрешность даже в 0,1 мм может привести к браку при обработке деталей на станке с ЧПУ или к ошибкам в медицинском оборудовании. Высокая точность минимизирует дефекты, повышает надежность и снижает затраты на доработку.

Скорость влияет на производительность. Быстрое перемещение сокращает время цикла, что особенно важно в серийном производстве, например, на упаковочных линиях или в микроэлектронике. Однако увеличение скорости часто снижает точность из-за вибраций или инерции.

Примеры задач, где важны оба параметра:

• Станки с ЧПУ: Точность до 0,01 мм для сложных деталей, скорость для ускорения обработки.
• Лазерная резка: Прецизионное позиционирование и быстрые перемещения для повышения выпуска.
• Микроэлектроника: Точность до микрон для сборки чипов, высокая скорость для массового производства.
• Медицинские приборы: Точные движения в аппаратах МРТ, скорость для диагностики.

Каждый тип линейного модуля по-разному справляется с этими требованиями. Давайте разберем их подробнее.

Сравнение линейных модулей

Мы сравним четыре основных типа линейных модулей: ШВП, ременной привод, зубчатую рейку и линейные двигатели. Каждый из них имеет уникальные характеристики, влияющие на точность и скорость.

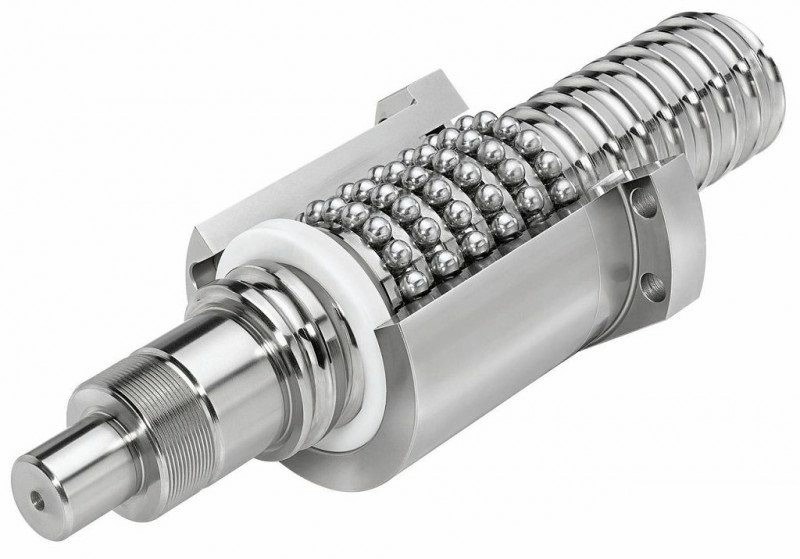

Шарико-винтовой привод (ШВП)

Как работает?

ШВП состоит из винта и гайки, между которыми циркулируют шарики, минимизируя трение. Вращение винта преобразуется в линейное движение. Модули LAIYIN, такие как TLH17 или TCH10, используют высококачественные материалы для стабильной работы.

Точность:

• До ±0,01 мм, что делает ШВП лидером в прецизионных задачах.
• Повторяемость на уровне микрон, идеально для сложных деталей.
• Пример: ШВП LAIYIN TLH22 в станке с ЧПУ обеспечивает допуск ±0,01 мм, снижая брак на 10%.

Скорость:

• Ограничена до 1 м/с из-за конструктивных особенностей винта.
• Высокая скорость снижает точность из-за нагрева и вибраций.

Применение:

• Станки с ЧПУ для фрезеровки и токарной обработки.
• Лазерные резаки для точного позиционирования.
• Медицинское оборудование, например, хирургические роботы.

Кейс: Производитель автозапчастей установил ШВП LAIYIN TCH10 и сократил дефекты на 15%, но время цикла осталось выше, чем с ременным приводом.

Ременной привод

Как работает?

Ременной привод использует зубчатый ремень, натянутый между шкивами. Двигатель вращает шкив, а ремень перемещает каретку. Модули LAIYIN TCB14 и TLB17 отличаются простотой и высокой скоростью.

Точность:

• ±0,1 мм, что ниже, чем у ШВП, из-за эластичности ремня.
• Подходит для задач, где погрешность в 0,1 мм допустима.
• Пример: Ременной модуль LAIYIN TCB17 в упаковочной линии дает точность ±0,1 мм, достаточную для транспортировки коробок.

Скорость:

• До 5 м/с, что делает ременной привод лидером в динамике.
• Высокая скорость сохраняется даже при легких нагрузках.

Применение:

• Упаковочные линии для быстрого перемещения продукции.
• Конвейеры в логистике и производстве.
• Легкие портальные системы для автоматизации.

Кейс: Упаковочная компания с ременным модулем LAIYIN TCB14 ускорила линию на 20%, но точность ограничила использование в прецизионной сборке.

Зубчатая рейка

Как работает?

Зубчатая рейка — это система, где шестерня движется по рейке с зубьями, преобразуя вращение в линейное движение. Модули LAIYIN для зубчатых реек подходят для крупных систем.

Точность:

• ±0,05 мм, средний уровень между ШВП и ременным приводом.
• Точность снижается на длинных ходах из-за люфтов.
• Пример: Зубчатая рейка LAIYIN в портальной системе дает ±0,05 мм на 10 метрах.

Скорость:

• До 3 м/с, зависит от нагрузки и качества зубьев.
• Баланс между скоростью и точностью для крупных задач.

Применение:

• Портальные системы для перемещения грузов.
• Крупные станки для обработки заготовок.
• Робототехника в сборочных линиях.

Кейс: Складская система с зубчатой рейкой перемещает паллеты со скоростью 2 м/с, но точность ±0,05 мм не подходит для микроэлектроники.

Линейные двигатели

Как работает?

Линейные двигатели используют электромагнитное поле для прямого линейного движения без механических передач. Это передовая технология с минимальным трением.

Точность:

• От ±0,001 до ±0,01 мм, высший уровень для самых требовательных задач.
• Практически нулевой люфт благодаря отсутствию механических узлов.
• Пример: Линейный двигатель в сборке чипов обеспечивает точность ±0,002 мм.

Скорость:

• До 10 м/с, что делает их самыми быстрыми.
• Поддерживает высокую скорость без потери точности.

Применение:

• Микроэлектроника для сборки полупроводников.
• Высокоскоростные линии в электронике.
• Лабораторное оборудование для исследований.

Кейс: Производитель чипов использовал линейный двигатель и увеличил выпуск на 30% за счет скорости 8 м/с и точности ±0,001 мм.

Таблица сравнения:

Анализ:

• ШВП и линейные двигатели — лидеры по точности, но уступают в скорости.
• Ременной привод выигрывает в скорости, но не для прецизионных задач.
• Зубчатая рейка — компромисс для крупных систем.

Рекомендации по выбору модуля

Выбор линейного модуля зависит от ваших приоритетов и задач. Вот рекомендации для высокоточных систем:

Когда важна максимальная точность

• Выберите: ШВП или линейный двигатель.
• Почему? Точность до ±0,01 мм (ШВП) или ±0,001 мм (линейный двигатель) минимизирует брак.
• Примеры:
  • ШВП LAIYIN TLH17 для станков с ЧПУ обеспечивает допуск ±0,01 мм.
  • Линейный двигатель для сборки чипов с точностью ±0,002 мм.
• Совет: Подходит для задач, где погрешность критична, но скорость менее важна (например, обработка деталей).

Когда важна высокая скорость

• Выберите: Ременной привод.
• Почему? Скорость до 5 м/с ускоряет производственные циклы.
• Пример: Ременной модуль LAIYIN TCB14 для упаковки перемещает грузы со скоростью 4 м/с.
• Совет: Используйте, если точность ±0,1 мм приемлема (например, транспортировка).

Когда нужен компромисс

• Выберите: Зубчатая рейка.
• Почему? Точность ±0,05 мм и скорость до 3 м/с подходят для крупных систем.
• Пример: Зубчатая рейка LAIYIN в портальной системе для перемещения грузов.
• Совет: Идеально для задач с умеренными требованиями к точности и длинными ходами.

Практические советы:

1. Оцените допустимую погрешность: Для ЧПУ нужна точность до 0,01 мм, для упаковки хватит 0,1 мм.
2. Учитывайте нагрузку: ШВП и зубчатая рейка выдерживают до 10 тонн, ременной привод — до 100 кг.
3. Проверьте бюджет: Линейные двигатели самые дорогие, ременные — наиболее доступные.
4. Планируйте обслуживание: ШВП требует смазки, ременной привод — замены ремня.
5. Консультируйтесь: LAIYIN предлагает помощь в подборе модуля под ваши задачи.

Заключение

Выбор линейного модуля для высокоточных задач — это поиск баланса между точностью и скоростью. Шарико-винтовой привод и линейные двигатели идеальны для прецизионных задач, таких как станки с ЧПУ и микроэлектроника, но ограничены в скорости. Ременной привод лидирует в скорости, подходя для упаковки и конвейеров, но жертвует точностью. Зубчатая рейка предлагает компромисс для крупных систем с умеренными требованиями.

Чтобы сделать правильный выбор, определите:

• Нужна ли точность до микрон или достаточно 0,1 мм?
• Критична ли скорость для производительности?
• Какой бюджет и нагрузка у вашего проекта?

Профессиональные модули LAIYIN, такие как TLH17, TCB14 или зубчатые рейки, помогут добиться надежности и эффективности. Их качество подтверждено 20-летним опытом и тестированием.
