Шарико-винтовая передача (ШВП) — это устройство, которое преобразует вращательное движение в поступательное с высокой точностью и эффективностью. Если вы когда-либо задавались вопросом, что такое ШВП и почему она так важна в современном мире, то эта статья для вас. Мы подробно разберем, как работает ШВП, какие бывают ее виды, где она применяется и какие преимущества она предлагает. Эта статья создана для тех, кто хочет понять суть шарико-винтовой передачи и ее роль в различных отраслях — от станкостроения до медицины.

ШВП — это не просто технический термин. Это ключевой элемент оборудования, который обеспечивает точность и надежность в самых сложных задачах. Давайте погрузимся в детали и узнаем, почему шарико-винтовая передача так популярна.

Принцип работы ШВП: Как это устроено?

Шарико-винтовая передача работает на основе взаимодействия трех основных компонентов: винта, гайки и шариков. Давайте разберем этот процесс шаг за шагом.

Основные элементы ШВП

• Винт: Это длинный стержень с винтовой канавкой (резьбой) на поверхности. Канавка служит дорожкой для шариков.
• Гайка: Цилиндрический элемент с внутренней винтовой канавкой, которая соответствует резьбе винта.
• Шарики: Маленькие металлические сферы, которые находятся между винтом и гайкой. Они катятся по канавкам, обеспечивая плавное движение.

Когда винт вращается (например, с помощью электродвигателя), шарики начинают катиться по канавкам между винтом и гайкой. Это движение заставляет гайку перемещаться вдоль винта в прямом или обратном направлении, в зависимости от того, куда вращается винт. Таким образом, вращательное движение преобразуется в поступательное.

Почему шарики так важны?

В отличие от обычной винтовой передачи, где винт и гайка соприкасаются напрямую, в ШВП шарики действуют как подшипники. Они значительно снижают трение между винтом и гайкой, что делает движение более плавным и эффективным. Благодаря этому ШВП обладает высокой точностью и долговечностью, что особенно важно в задачах, требующих прецизионного позиционирования.

Этот принцип работы делает шарико-винтовую передачу незаменимой там, где нужна надежность и минимальные потери энергии.

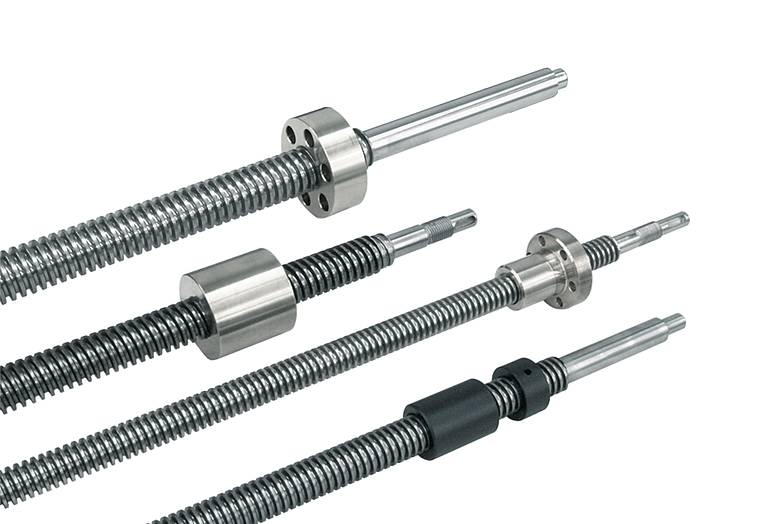

Виды ШВП: Какие бывают варианты?

Шарико-винтовые передачи бывают разных типов, и выбор подходящего зависит от конкретных задач. Вот основные виды ШВП, которые вы можете встретить:

1. ШВП с одним рядом шариков

Это самый простой тип шарико-винтовой передачи. В нем используется один ряд шариков, который обеспечивает контакт между винтом и гайкой. Такой вариант дешевле в производстве и подходит для задач с умеренными нагрузками и требованиями к точности.

2. ШВП с двумя рядами шариков

Этот тип имеет два ряда шариков, что увеличивает грузоподъемность и жесткость конструкции. Он дороже, но обеспечивает лучшую точность и устойчивость к высоким нагрузкам. Такой вариант часто используется в станках с ЧПУ и робототехнике.

3. ШВП с разным шагом винта

Шаг винта — это расстояние, которое гайка проходит за один полный оборот винта. ШВП с малым шагом обеспечивает высокую точность, но меньшую скорость. ШВП с большим шагом, наоборот, быстрее, но менее точна. Выбор шага зависит от того, что важнее в вашем проекте: скорость или прецизионность.

Как выбрать подходящий тип ШВП?

Чтобы подобрать правильную шарико-винтовую передачу, нужно учитывать:

• Нагрузку: Какой вес или силу должна выдерживать ШВП?
• Точность: Насколько важна прецизионность движения?
• Скорость: Как быстро должна перемещаться гайка?
• Условия эксплуатации: Будет ли ШВП работать в агрессивной среде (например, при высоких температурах или с пылью)?

Разные виды ШВП позволяют адаптировать оборудование под конкретные нужды, что делает эту технологию универсальной.

Применение ШВП: Где используется шарико-винтовая передача?

Шарико-винтовая передача нашла применение во многих отраслях благодаря своей универсальности и надежности. Вот несколько примеров, где без ШВП не обойтись.

Станкостроение

В станках с числовым программным управлением (ЧПУ) ШВП используется для точного перемещения режущего инструмента или заготовки. Например, при фрезеровке или токарной обработке ШВП обеспечивает повторяемость движений с точностью до микронов.

Робототехника

Роботы, особенно промышленные, полагаются на ШВП для управления манипуляторами. Шарико-винтовая передача позволяет роботу точно поднимать, перемещать и позиционировать объекты — от сборки электроники до сварки деталей.

Авиация

В самолетах ШВП применяется в системах управления, таких как рули высоты или элероны. Она обеспечивает надежное и точное управление даже при высоких нагрузках и в экстремальных условиях.

Медицина

В медицинских устройствах, таких как хирургические роботы или аппараты лучевой терапии, ШВП используется для точного позиционирования инструментов. Это критически важно для безопасности и эффективности процедур.

Другие отрасли

ШВП также встречается в:

• Автомобилестроении: для регулировки сидений или управления подвеской.
• Энергетике: в системах солнечных панелей для изменения угла наклона.
• Логистике: в автоматизированных конвейерах и подъемниках.

Широкий спектр применения показывает, насколько важна шарико-винтовая передача в современном мире.

Преимущества ШВП: Почему она так популярна?

Шарико-винтовая передача выигрывает у других типов передач благодаря своим уникальным характеристикам. Вот ключевые преимущества ШВП:

1. Высокая точность

ШВП обеспечивает прецизионное позиционирование с минимальной погрешностью. Это делает ее идеальной для задач, где каждый миллиметр на счету.

2. Низкое трение

Шарики уменьшают контактное трение между винтом и гайкой, что повышает КПД и снижает износ. Это особенно важно для оборудования, работающего на высоких скоростях.

3. Долговечность

Благодаря низкому трению и качественным материалам ШВП служит годами даже при интенсивной эксплуатации. Это снижает затраты на замену и ремонт.

4. Высокая грузоподъемность

Конструкция с шариками позволяет ШВП выдерживать значительные нагрузки, что делает ее подходящей для тяжелого оборудования.

5. Экономия на обслуживании

ШВП требует минимального ухода. Достаточно периодически проверять смазку и чистоту, чтобы она работала без сбоев.

Эти преимущества объясняют, почему шарико-винтовая передача стала стандартом во многих отраслях.

Заключение: Почему ШВП важна для современного оборудования?

Шарико-винтовая передача — это не просто механический компонент, а сердце многих современных систем. Она сочетает в себе точность, надежность и эффективность, что делает ее незаменимой в станкостроении, робототехнике, авиации и медицине. Благодаря разнообразию видов и простоте интеграции ШВП адаптируется под любые задачи, от простых до самых сложных.

Если вы работаете с оборудованием, требующим точного движения, ШВП — это решение, которое обеспечит стабильность и производительность. Ее преимущества — высокая точность, низкое трение и долгий срок службы — делают ее лидером среди других типов передач.
