Когда речь заходит о прецизионных механизмах и передаче движения в оборудовании, часто упоминаются такие термины, как ШВП, РВП и ходовые винты. Для инженеров, закупщиков и производителей высокоточного оборудования понимание различий между этими компонентами критически важно для выбора подходящего решения. В этой статье мы подробно разберем, что представляют собой шарико-винтовые передачи (ШВП), ролико-винтовые передачи (РВП) и традиционные ходовые винты, а также обозначим их ключевые отличия, преимущества и области применения. Давайте начнем!

Что такое ШВП, РВП и ходовые винты?

Шарико-винтовая передача (ШВП)

Шарико-винтовая передача – это механизм, преобразующий вращательное движение в линейное с использованием шариков, которые катятся между винтом и гайкой. Шарики обеспечивают минимальное трение, что делает ШВП высокоэффективным решением для задач, требующих точности и скорости. Этот тип передачи широко используется в станках с ЧПУ, робототехнике и автоматизированных системах.

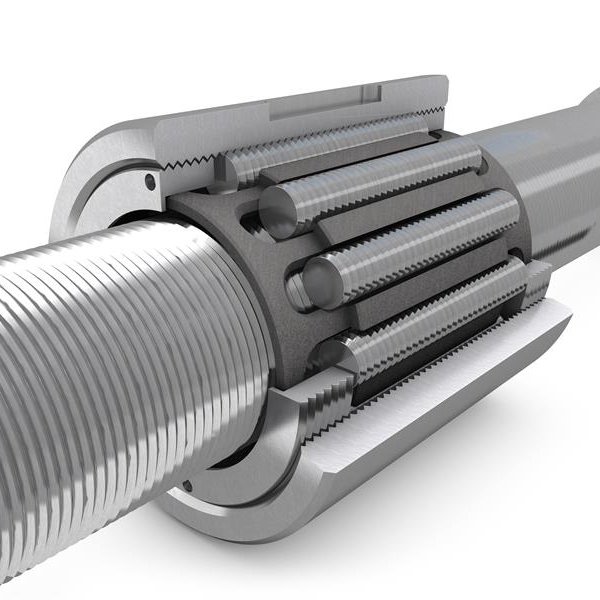

Ролико-винтовая передача (РВП)

Ролико-винтовая передача – более продвинутая альтернатива ШВП. Вместо шариков в ней используются ролики с резьбой, которые обеспечивают большую площадь контакта между винтом и гайкой. Это делает РВП особенно подходящими для приложений с высокими нагрузками и длительным сроком службы, таких как тяжелое машиностроение или аэрокосмическая промышленность.

Ходовые винты

Ходовые винты – это традиционный тип винтовых передач, в которых гайка скользит по резьбе винта без промежуточных элементов, таких как шарики или ролики. Из-за высокого трения они менее эффективны, но просты в изготовлении и подходят для менее требовательных задач, например, в ручных механизмах или простых подъемных устройствах.

Ключевые различия между ШВП, РВП и ходовыми винтами

1. Механизм передачи движения

• ШВП: Использует шарики для снижения трения и повышения КПД (до 90% и выше).
• РВП: Применяет ролики, что обеспечивает большую грузоподъемность и жесткость.
• Ходовые винты: Основаны на скользящем контакте, что приводит к высокому трению и КПД около 30-50%.

2. Нагрузочная способность

• ШВП: Хорошо справляется с умеренными нагрузками, но может изнашиваться при экстремальных условиях.
• РВП: Разработаны для высоких нагрузок, часто в 2-3 раза превышающих возможности ШВП того же размера.
• Ходовые винты: Подходят только для легких нагрузок из-за ограничений по трению и износу.

3. Точность и плавность хода

• ШВП: Высокая точность благодаря минимальному люфту и плавному движению шариков.
• РВП: Еще более точны при больших нагрузках, часто с нулевым люфтом в специальных исполнениях.
• Ходовые винты: Меньшая точность из-за люфта и износа резьбы со временем.

4. Срок службы

• ШВП: Долговечны при правильной эксплуатации, но чувствительны к загрязнениям и перегрузкам.
• РВП: Обладают увеличенным ресурсом благодаря большей площади контакта и прочности роликов.
• Ходовые винты: Быстрее изнашиваются из-за трения, особенно при интенсивной работе.

5. Скорость работы

• ШВП: Высокая скорость благодаря низкому трению, идеально для динамичных систем.
• РВП: Средняя скорость, так как ролики создают большее сопротивление, чем шарики.
• Ходовые винты: Низкая скорость из-за высокого трения, что ограничивает их применение в автоматизации.

6. Стоимость

• ШВП: Средний ценовой диапазон, оптимальное соотношение цены и качества.
• РВП: Дороже из-за сложности конструкции и материалов.
• Ходовые винты: Самый бюджетный вариант, но с компромиссами по производительности.

Области применения

ШВП

Шарико-винтовые передачи идеально подходят для станков с ЧПУ, 3D-принтеров и медицинского оборудования, где требуется высокая точность и скорость при умеренных нагрузках. Например, в производстве полупроводников они обеспечивают прецизионное позиционирование.

РВП

Ролико-винтовые передачи чаще встречаются в тяжелых промышленных приложениях: прессах, штамповочных машинах и аэрокосмических системах. Их способность выдерживать экстремальные нагрузки делает их незаменимыми в таких условиях.

Ходовые винты

Традиционные ходовые винты применяются в простых механизмах, таких как домкраты, ручные станки или регулировочные системы, где точность и скорость не являются приоритетами.

Преимущества и недостатки

ШВП

• Плюсы: Высокая эффективность, точность, доступность.
• Минусы: Ограниченная грузоподъемность, чувствительность к загрязнениям.

РВП

• Плюсы: Исключительная прочность, долгий срок службы, высокая нагрузочная способность.
• Минусы: Высокая стоимость, сложность обслуживания.

Ходовые винты

• Плюсы: Простота, низкая цена, надежность в статичных условиях.
• Минусы: Низкий КПД, быстрый износ, ограниченная точность.

Как выбрать подходящий тип передачи?

Выбор между ШВП, РВП и ходовыми винтами зависит от ваших задач. Задайте себе следующие вопросы:

• Какую нагрузку должен выдерживать механизм?
• Требуется ли высокая точность и скорость?
• Каков бюджет проекта?
• Какие условия эксплуатации (загрязнение, температура)?

Если вы работаете с высокоточным оборудованием, например, в сфере лазерной обработки или производства полупроводников, ШВП или РВП будут предпочтительнее. Для простых задач с ограниченным бюджетом подойдут ходовые винты.

Резюме

Понимание различий между ШВП, РВП и ходовыми винтами позволяет сделать правильный выбор для вашего проекта. ШВП обеспечивают оптимальное сочетание точности и стоимости, РВП выделяются высокой грузоподъемностью и долговечностью, а ходовые винты остаются простым и экономичным решением. Независимо от вашего выбора, ключевую роль играют качество компонентов и надежность поставщика.

Если вы ищете высокоточные линейные решения, такие как ШВП или линейные модули, стоит рассмотреть производителей с проверенной репутацией. Например, компании вроде Лайинь Измерительные Технологии (Laiyin) из Китая предлагают прецизионные продукты, изготовленные с использованием импортных материалов и передовых технологий. Специализируясь на B2B-поставках, они обслуживают производителей оборудования в Азии, Европе и Северной Америке, обеспечивая сертифицированное качество и надежную техническую поддержку.

Надеемся, эта статья пролила свет на тему. Если у вас есть вопросы или желание углубиться в детали – пишите!
